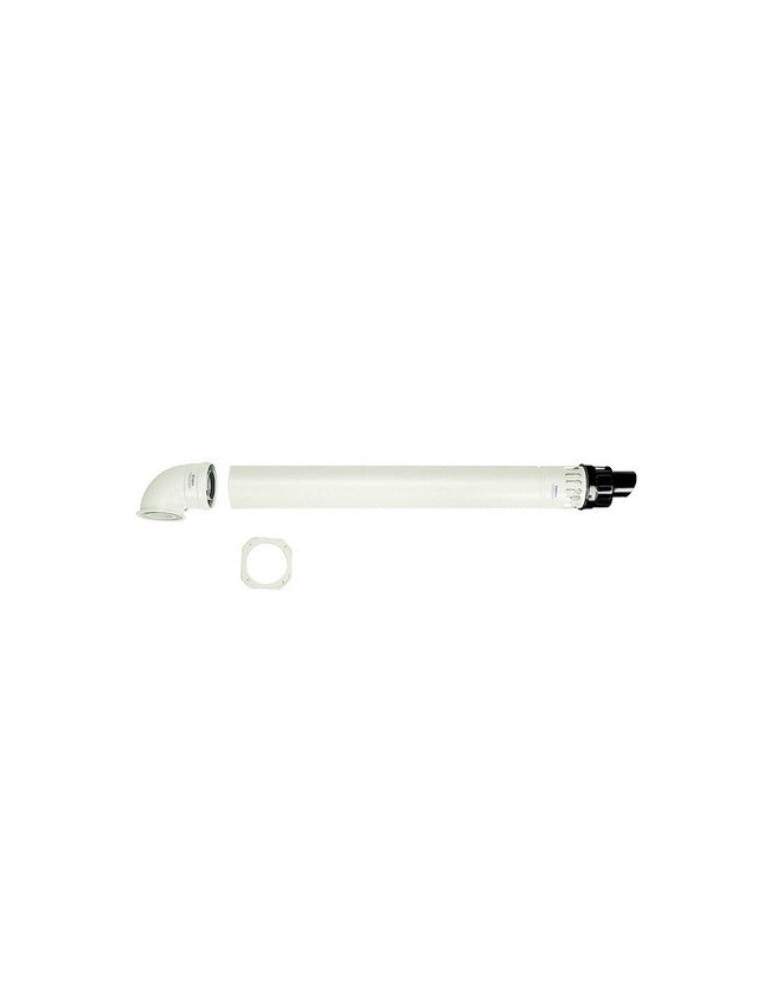

Kit Fumo Orizzontale Ø 100/60 Excentrico Short Con Pozzetti Di Prelievo IMMERGAS - 3.024598

  MONTAGGIO KIT: Posizionare la curva (3) sul foro di aspirazione e scarico della caldaia interponendo la guarnizione (1) (che non necessita di lubrificazione) posizionandola con le spor- genze circolari verso il basso a contatto con la flangia di caldaia. Fissare la curva con i due semi collari (2) e serrare con le viti presenti nel kit. Innestare il tubo terminale concentrico Ø 60/100 (4) con lato maschio (liscio), nel lato femmina della curva (3) sino a portarlo in battuta, accertandosi di avere già inserito il relativo rosone interno (5). All'esterno della parete posizionare il rosone esterno (6). In questo modo si otterrà la tenuta e la giunzione degli elementi che compongono il kit. • Griglia esterna. Il terminale di aspirazione/scarico Ø 60/100, se correttamente installato, si presenta all’esterno dell’edificio in modo gradevole. Assicurarsi che il rosone in silicone di tamponamento esterno (6) sia correttamente a battuta al muro esterno e correttamente posizionato sull'apposita scanalatura prevista nel terminale. Inoltre è possibile orientare il terminale nella sua parte finale per dirigere lo scarico fumi nella direzione desiderata. N.B.: per un corretto funzionamento del sistema oc- corre che il terminale grigliato sia installato corretta- mente assicurandosi che, l’indicazione “alto” presente sul terminale venga rispettata nell’installazione. • Prolunghe per kit orizzontale Ø 60/100. Il kit con questa configurazione può essere prolungato fino a una misura max. di 12,5 m orizzontali con terminale dritto e max. di 11,1 m orizzontali con terminale a 45°, compreso il terminale grigliato ed esclusa la curva concentrica in uscita dalla caldaia. Tale configura- zione corrisponde ad un fattore di resistenza uguale a 100. In questi casi è necessario richiedere le apposite prolunghe.
