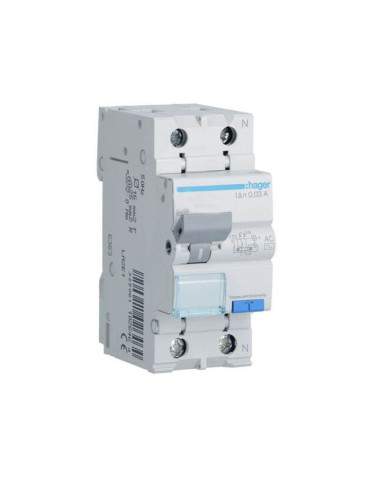

Interruttore Magnetotermico Automatico Differenziale 1p+N 6A C 4.5Ka 30Ma AC 2M HAGER - ADC806H

L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica. Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche. L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.

La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici. L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1). CARATTERISTICHE:

• Serie Hager
• Tensione tensione nominale d'impiego c.a. 240 Vac
• Corrente In 6A
• Potere di interruzione Icn 4,5kA
• Curva d'intervento C
• Corrente nominale differenziale 30 mA
• Tensione nominale d'isolamento 500 V
• Tensione massima d'utilizzo 240 V
• Corrente nominale della tenuta al guasto 4000 V
• 2 moduli
• 1P+N
• Frequenza nominale 50 Hz
• Tipo di protezione differenziale AC
• Profondità 68 mm
• Altezza 83 mm
• Larghezza 35 mm
• Tipo di connessione a vite
• Coppia di serraggio 2,1 Nm
• Grado di protezione IP20
• Esecuzione tropicalizzata per tutti i climi
• Temperatura d’esercizio -25…40 °C
